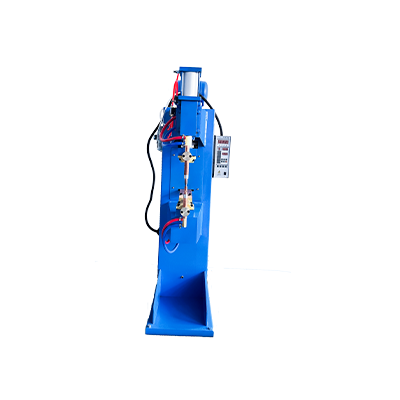

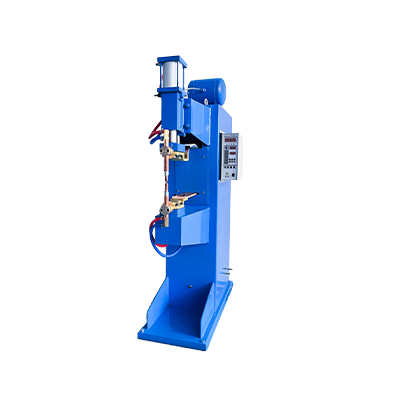

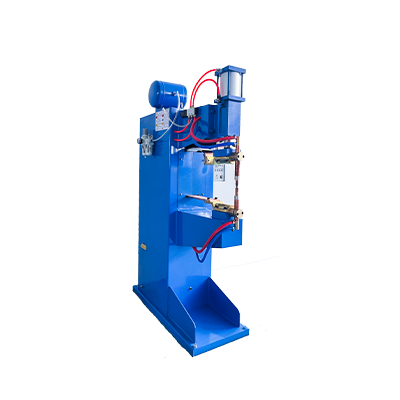

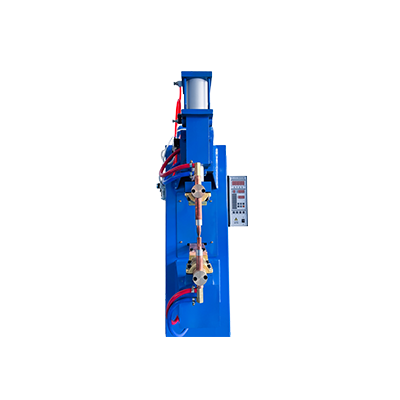

LJKJ-G5

设计依据

1.1主要产品规格

本设备适用于不锈钢、镀铝锌板、镀锌板的点焊，不锈钢板的料厚满足2+2mm,镀铝锌板的料厚满足1.5+1.5mm,镀锌板2+2mm。

1.2现场环境要求

本专机允许在下列条件下使用：

2.设备构成概述

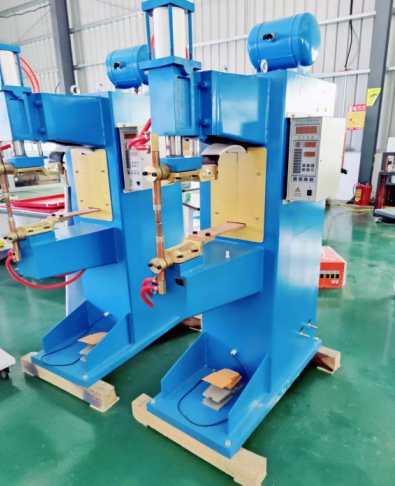

2.1设备示意图(以实际设计并经双方会审通过为准)

根根据产品外形和工艺特点，我们公司设计的LJKJ-A75K电阻点凸焊机实现工件的焊接。该设备主要由精密焊接电源装置，加压焊接气缸，电控系统等部分构成。采用1台电源，单个焊头放电焊接，设备示意图如下所示：

电子脉冲式点焊机的特点：

电子脉冲式点焊机是利用工频电源压器使电压降低、电流增大。这种低电压强电流再经电极送至被焊工件的接合部位，在接合处由于电阻使之产生电阻热，金属受此

热量而呈熔融状态达至工件焊接。本公司出产的脉冲式焊机标准型机率35~150KVA可供选择，

有如下优点：

出力强大

焊接出力比同行同质量机高15%，可焊接厚达低碳钢及不锈钢等金属板。

二次放电

两段位放电，对特殊材料可伯预热、整形或回火处理，解决了多点凸焊中因电流

分流而造成的虚焊、脱焊等缺陷。尤其对高碳钢，特殊夹层金属板也能焊接自如。

使用安全

24VDC低控制，严格按照欧共体CE安全标准设计，降低了事故率。

数字式控制

触摸式开关调节，可存贮9组焊接参数

行业举例：

铁线制品、五金灯饰、餐厨用具、汽车、小家电、小五金等。

• 德国“FESTO”及日本“SMC”气动加压机构良好的气动性能，特快之焊接速度源自德国“FESTO”及日本“SMC”电磁阀、排水供油器及气缸。
• 灵活的加压速度调整具备任意调整加压速度，压力调节及锁定功能，缓冲功能可缓和工件焊接时的冲击力。
• 德国“IXYS”及“SEMIKRON”大功率可控硅主回路采用自冷却大功率可控硅、输出电流强大、性能稳定。
• 瑞典高硬度铬铜焊咀高抗磨的焊咀，更能确保焊机寿命。
• 纯正日本部件变压器日本高纯度无氧铜线及“新日钢”高矽钢片，导磁、导电性良好，电力损耗少，确保输出稳定。
• 一体式高牢固强度的机架结构压力操作时更抗冲击及抗震，实现焊接位置精准。

电子脉冲式电子脉冲点（凸）焊机规格表：

适用范围：

广泛应用于铜、铝、镍、不锈刚等有色金属和电子器件、精密仪表、低压电器及轻工、家电等行业。

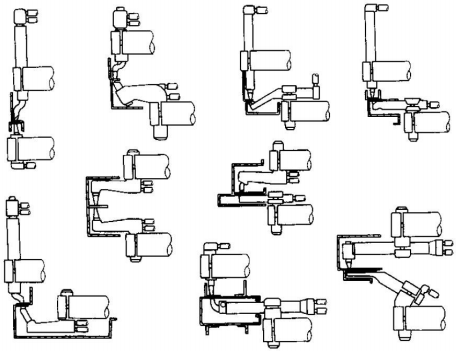

                  图2.2.2（各种电极握杆的应用）

2.2设备的基本结构：
