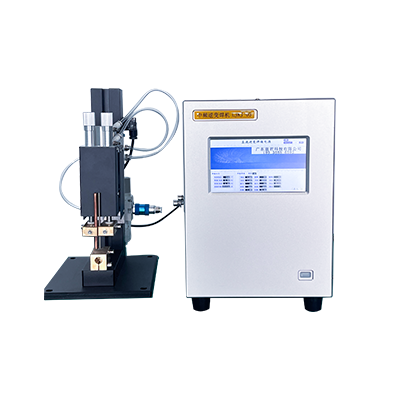

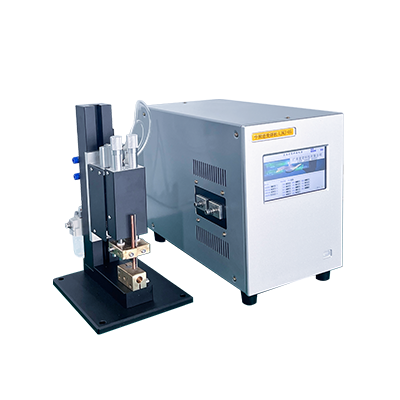

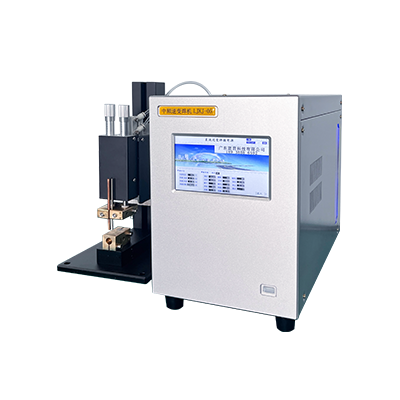

LJKJ-05

设备原理

中频逆变点焊机电源是采用 IGBT 逆变技术、利用两片 32 位微机控制技术和现代电力电子技术开发的新型电源。由于采用 AC－DC－AC－DC 的变换技术，时间控制达到 0.1 毫秒级精度、控制响应和控制精度大大提高；直流输出使焊接工艺性显著改善；32 位微控制器（MCU）与电子技术的采用使该设备具有更多功能，包括中高频采样、数字控制、监控、故障诊断与保护、数据传输等。该类设备特别适合于铜、铝等有色金属材料的点焊、合金材料的点焊、精密零件的点焊和高质量产品的点焊。

产品规格参数与性能特点

• 逆变频率为4KHZ，时间控制精度为250us，能达到精密化的焊接效果
• 初级定电流和次级定电流两种控制方式
• 可编程最多128套焊接规范
• 两段带独立缓升缓降的加热过程并且显示实时的焊接电流波形
• 多输出输入I/O接口，更好的应用于自动化场景
• 焊点计数、工件数、装箱数、电极修模计数等计数系统，方便产量管理
• 485通讯及BCD码控制功能：可外接工控机、PLC等设备
• 焊接规范工艺参数复制功能，方便快速的设置规范参数
• 权限功能，三级用户密码权限管理，方便质量管理
