设计依据
1.1主要产品规格
本设备适用于不锈钢、镀铝锌板、铝板、镀锌板的点焊，紫铜片、黄铜片
1.5+1.5，不锈钢板的料厚满足1.5+1.5mm，镀锌板的料厚满足2+2mm。
1.2现场环境要求（本专机允许在下列条件下使用）
|
项 目 |
条 件 |
|
供电电源 |
380V±10％ 、50HZ±1% |
|
酸碱度 |
无酸碱等腐蚀性气体或其它有害气体及易燃易爆气体的环境 |
|
工作环境温度 |
-10℃~+45℃ |
|
平均相对湿度 |
<90% |
|
压缩空气 |
0.4～0.6Mpa |
|
地基稳定性 |
良好 |
2.设备构成概述
2.1设备示意图

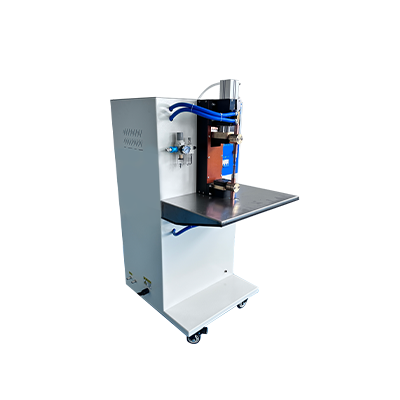

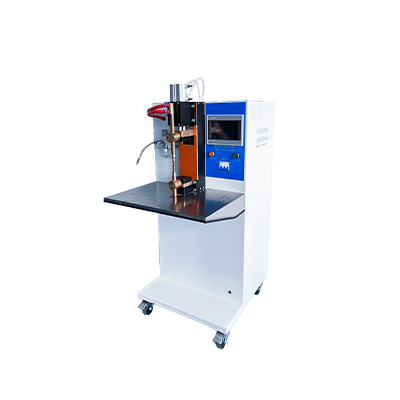

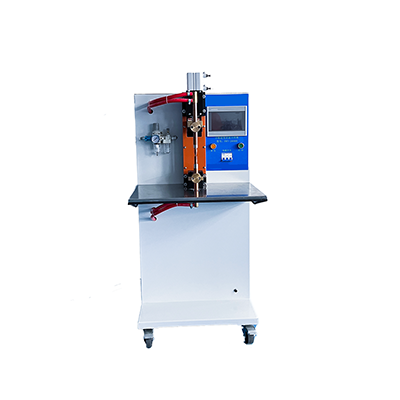

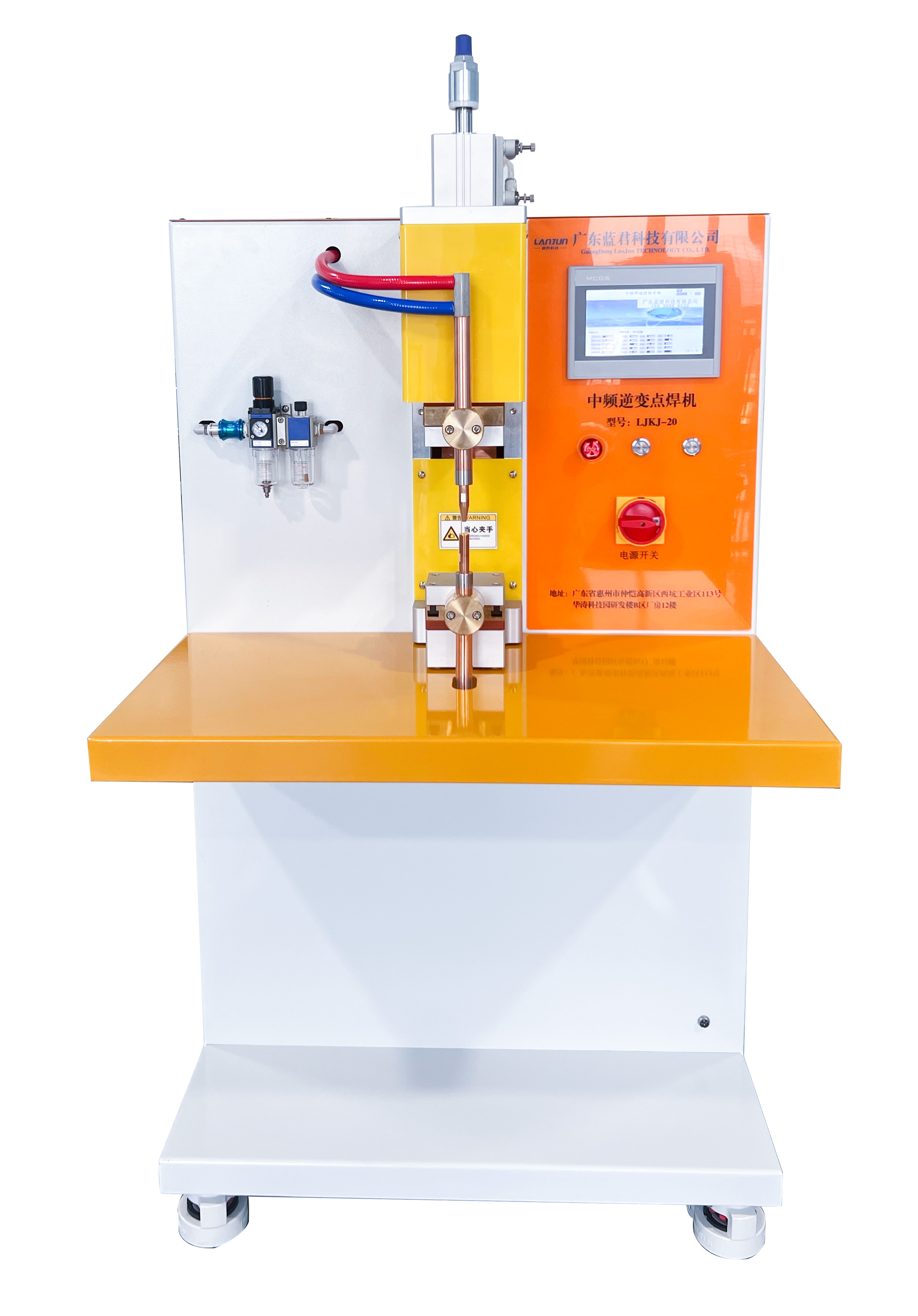

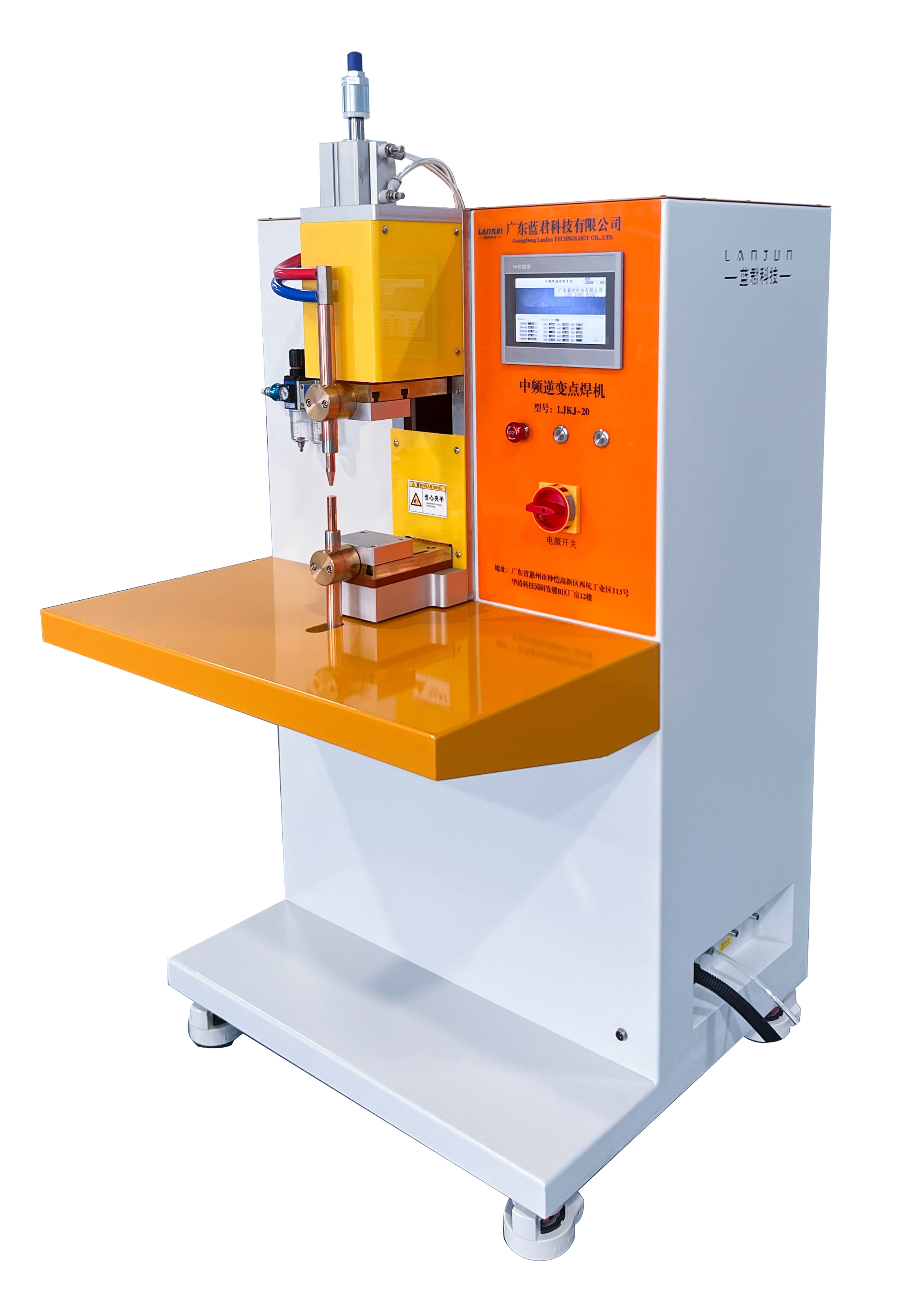

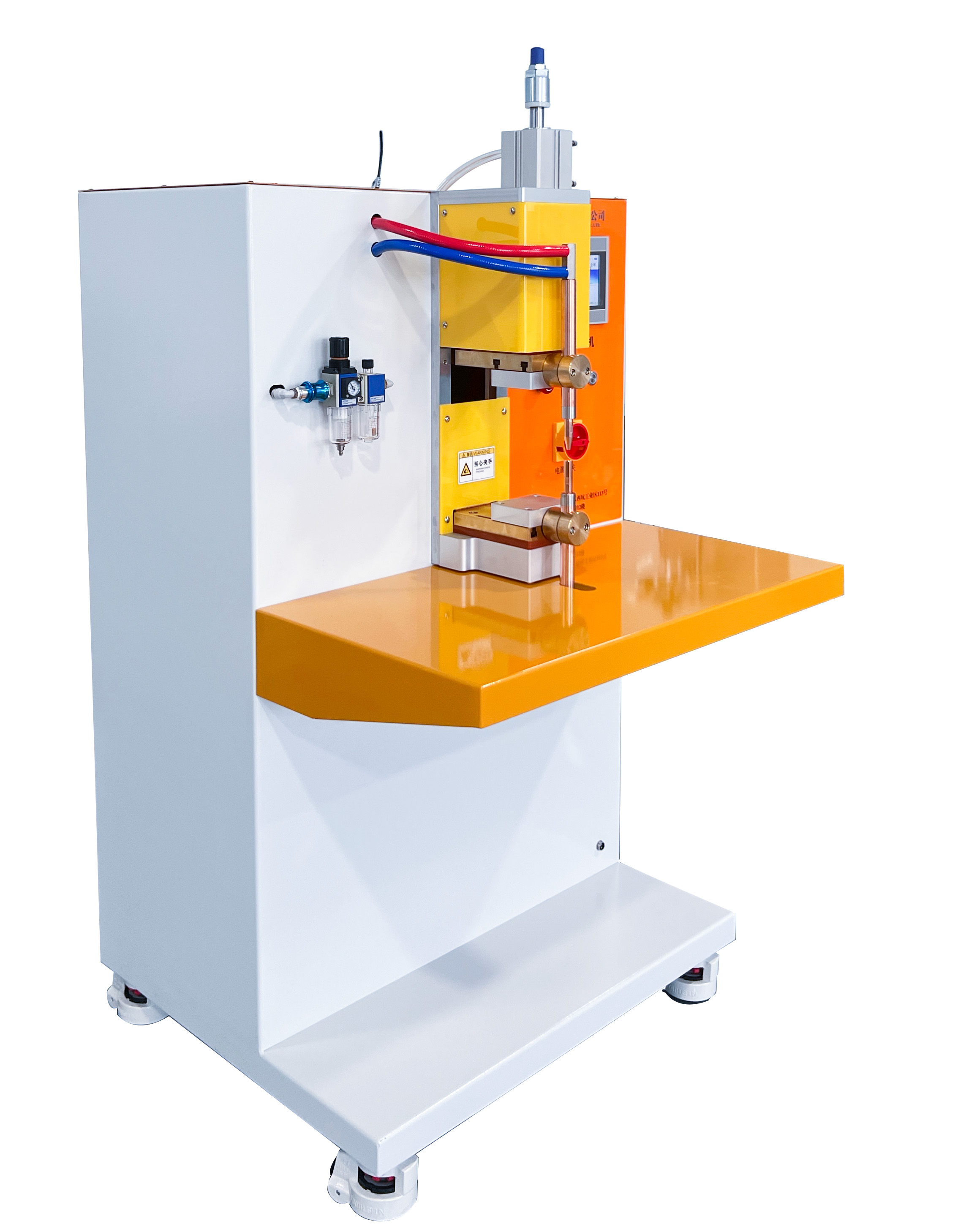

根根据产品外形和工艺特点，我们公司推荐的LJKJ-20000中频逆变点焊机实现工件的焊接。该设备主要由中频逆变焊接电源装置，加压焊接气缸，电控系统等部分构成。采用1台电源，单个焊头放电焊接，设备示意图如下所示：
机型设备描述：
1.每分钟最高可输出焊点600个；
2.1~4KHZ逆变频率，控制精度高，焊接时间可以精确到1毫秒；
3.显示直观，触摸液晶显示屏，操作方便；
4.恒定电流、恒定功率、定脉宽等控制方式，适合多种材料多种产品焊接；
5.三段放电加热方式，电流缓升缓降控制；
6.设定参数上、下限电流监控。
中频逆变直流点焊机特点：
1.电流直流输出，焊接电流为脉动直流（且波纹度小）。
2.IGBT逆变频率1KHZ，通电时间控制周期为1ms，放电时间可1~999ms任意调节控制。
3.可实时监控电流、电压、功率
4.具有电流失常、监控值超限、网压超限、过热等故障诊断与报警功能，可极大减少产品焊接不良率。
5.三段放电设定，带电流缓升缓降功能，可有效解决“飞溅”，更加保证了焊接的稳定性。
6.电极寿命能有效延长，节能50%以上。
适用范围：
广泛应用于铜、铝、镍、不锈刚等有色金属和电子器件、精密仪表、低压电器及轻工、家电等行业。
