LJKJ-40

设计依据

1.1主要产品规格

本设备适用于不锈钢、镀铝锌板、镀锌板的点焊，不锈钢板的料厚满足 2+2mm,镀铝锌板的料厚满足 1.5+1.5mm, 镀锌板 3+3mm.铁板 4+4mm

1.2现场环境要求

本专机允许在下列条件下使用：

2.设备构成概述

2.1设备示意图(以实际设计并经双方会审通过为准)

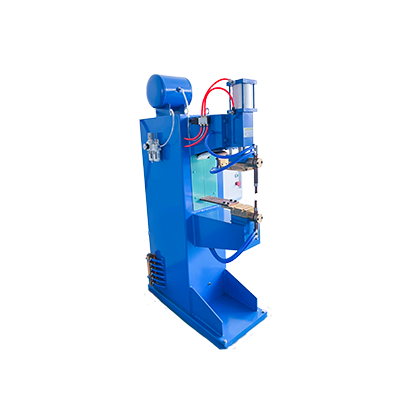

根据产品外形和工艺特点，我们公司设计的LJKJ-40中频逆变点凸焊机实现工件

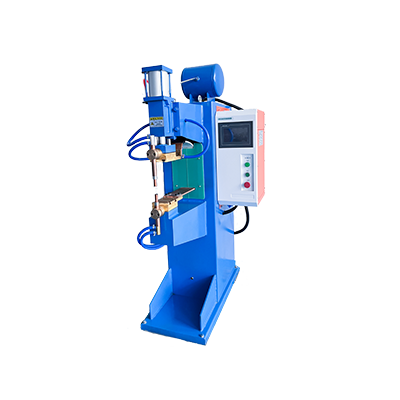

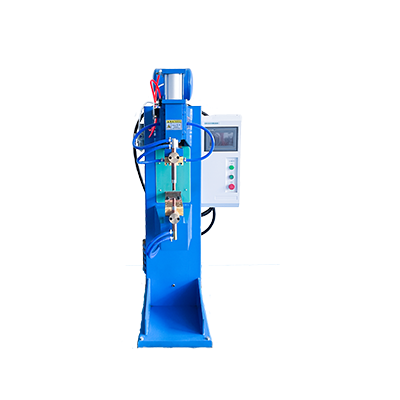

的焊接。该设备主要由中频逆变焊接电源装置，加压焊接气缸，电控系统等部分构成。采用1台电源，单个焊头放电焊接，设备示意图如下所示：

• 每分钟最高可输出焊点1000个；
• 1KHZ逆变频率，控制精度高，焊接时间可以精确到1毫秒；
• 显示直观，触摸液晶显示屏，操作方便；
• 恒定电流：初级恒流、次级恒流等控制方式，适合多种材料多种产品焊接；
• 三段放电加热方式，电流缓升缓降控制；
• 设定参数上、下限电流监控；
• 设备常规电极臂喉深400mm，可以根据客户的需要定制： 500~1000mm的电极臂喉深。

中频逆变点焊机特点：

1.电流直流输出，焊接电流为脉动直流（且波纹度小）；

2.IGBT逆变频率1KHZ，通电时间控制周期为1ms，放电时间可1~999ms任意调节控制；

3.可实时监控电流、电压、功率；

4.具有电流失常、监控值超限、网压超限、过热等故障诊断与报警功能，可极大减少产品焊接不良率。

5.三段放电设定，带电流缓升缓降功能，可有效解决“飞溅”，更加保证了焊接的稳定性。

6.电极寿命能有效延长，节能50%以上。

适用范围：

广泛应用于铜、铝、镍、钛、不锈钢等有色金属和电子器件、精密仪表、低压电器及轻工、家电等行业。
