主要构成
本设备主要由工作台组件、焊接工装组件、机头组件、焊接控制器和变压器、电极、电控系统等组成。

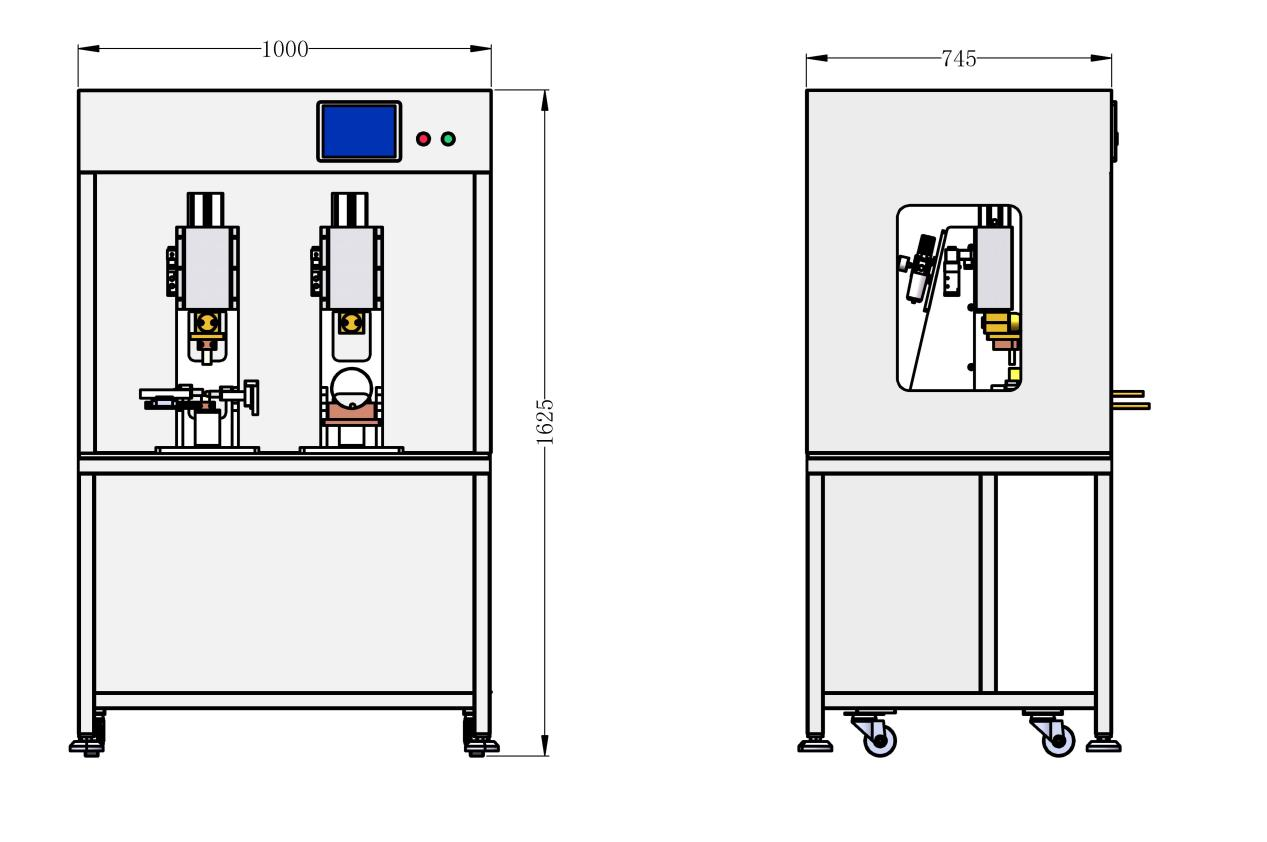

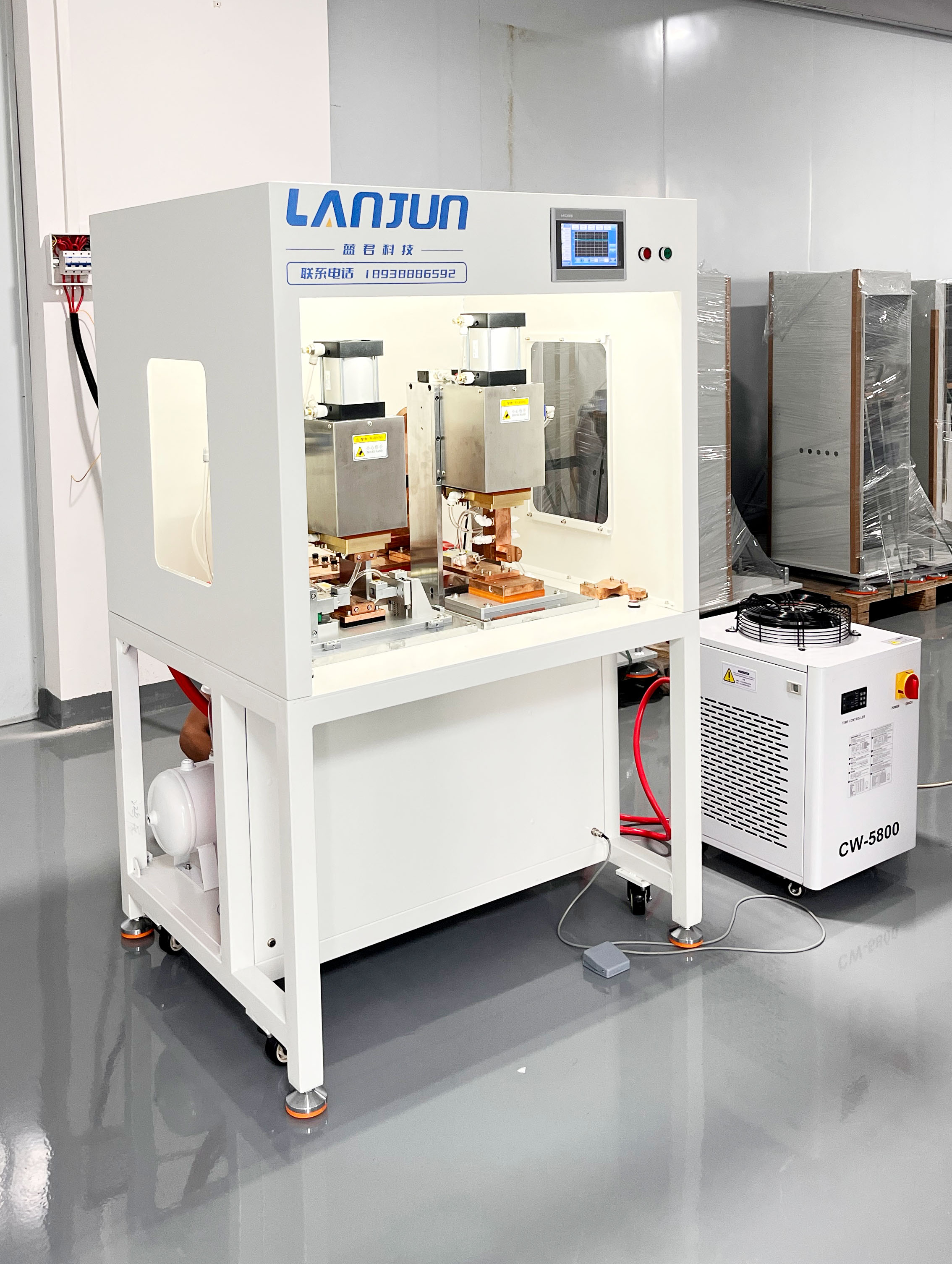

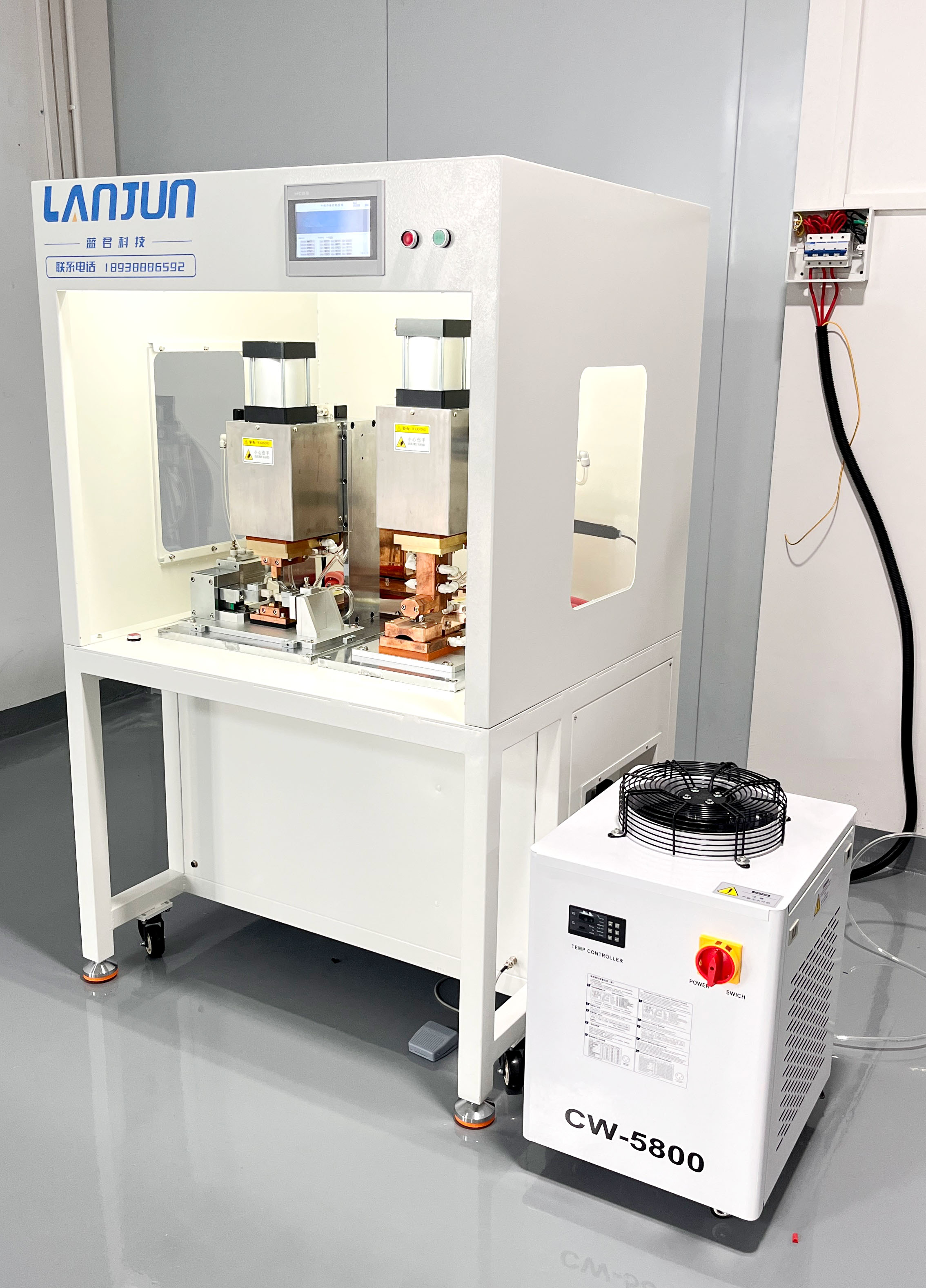

一、结构和布局
二、核心技术参数
|
参数类别 |
具体参数 |
备注 |
|
适配线材规格 |
直径0.8-3.0mm（可定制） |
铜丝、铁丝、不锈钢丝等金属线材 |
|
压方成型尺寸 |
方形边长3-10mm（可调节） |
可定制矩形、扁方形等异形压方 |
|
适配铜环规格 |
内径4-12mm，厚度0.2-0.5mm |
铜环材质：紫铜、黄铜均可适配 |
|
压方工位参数 |
压方速度：10-20件/分钟；定位精度：±0.05mm |
伺服驱动，无级调速 |
|
焊接工位参数 |
焊接电源：高频逆变；焊接速度：8-15件/分钟；焊点拉力≥25N |
低热焊接，无烧损、无氧化 |
|
控制系统 |
PLC+7寸触摸屏 |
参数可存储、一键调用，支持故障报警 |
|
送料方式 |
线材自动送料；铜环可选自动送料/手动送料 |
可根据产能需求定制自动送料机构 |
|
输入电压 |
220V/380V 50Hz（可选） |
适配车间常规供电 |
|
工作气压 |
0.4-0.6MPa |
为焊接、压方机构提供动力 |
|
整机尺寸 |
约1200×800×1400mm |
紧凑设计，节省车间空间 |
|
整机重量 |
约260kg |
机架加厚，防震稳定 |
